Jak dokładnie zmierzyć średnicę lufy cylindra?

Hej tam! Jako dostawca luf cylindrowych często jestem pytany o to, jak dokładnie zmierzyć średnicę lufy cylindrowej. Na pierwszy rzut oka może się to wydawać prostym zadaniem, ale w rzeczywistości kryje się za tym nieco więcej, niż mogłoby się wydawać. W tym poście na blogu omówię różne metody i narzędzia, których można użyć do uzyskania dokładnego pomiaru, a także podzielę się kilkoma wskazówkami i trikami, które poznałem przez lata.

Dlaczego dokładny pomiar ma znaczenie

Zanim zagłębimy się w metody, porozmawiajmy o tym, dlaczego tak ważny jest dokładny pomiar średnicy lufy cylindra. W branżach, w których stosuje się cylindry, takich jak maszyny, motoryzacja i układy hydrauliczne, nawet najmniejsze odchylenie średnicy może prowadzić do poważnych problemów. Na przykład, jeśli średnica cylindra jest zbyt duża, nie będzie ona prawidłowo pasować do innych komponentów, a jeśli będzie za mała, może nie zapewnić niezbędnej szczelności lub wydajności. Dlatego uzyskanie dokładnego pomiaru ma kluczowe znaczenie dla zapewnienia jakości i funkcjonalności produktu końcowego.

Narzędzia do pomiaru średnicy cylindra cylindra

Istnieje kilka narzędzi, których można użyć do pomiaru średnicy cylindra. Każde narzędzie ma swoje zalety i wady, a to, które wybierzesz, będzie zależeć od takich czynników, jak rozmiar lufy, wymagany poziom precyzji i budżet.

Suwmiarka z noniuszem

Suwmiarka z noniuszem jest powszechnie używanym narzędziem do pomiaru małych i średnich cylindrów. Składa się ze skali głównej oraz przesuwanej skali noniusza, która pozwala na dokonywanie precyzyjnych pomiarów. Aby użyć suwmiarki z noniuszem, wystarczy otworzyć szczęki suwmiarki i umieścić je na zewnątrz cylindra. Upewnij się, że zacisk jest ustawiony prostopadle do osi lufy. Następnie odczytaj wynik na skali głównej i noniuszu. Suwmiarki z noniuszem mogą zazwyczaj mierzyć z dokładnością do 0,02 mm lub 0,001 cala.

Mikrometr

Jeśli potrzebujesz jeszcze większej precyzji, mikrometr będzie świetną opcją. Mikrometry są dostępne w różnych typach, takich jak mikrometry zewnętrzne i mikrometry wewnętrzne. Mikrometr zewnętrzny służy do pomiaru zewnętrznej średnicy cylindra, natomiast mikrometr wewnętrzny służy do pomiaru średnicy wewnętrznej. Aby użyć mikrometru zewnętrznego, umieść cylinder pomiędzy kowadłem a wrzecionem mikrometru. Następnie obracaj naparstkiem, aż trzpień dotknie lufy. Odczytaj pomiar na rękawie i naparstnicy. Mikrometry mogą mierzyć z dokładnością do 0,001 mm lub 0,00005 cala.

Wskaźnik średnicy tarczy

Średnicówka zegarowa jest specjalnie zaprojektowana do pomiaru wewnętrznej średnicy otworów, w tym wewnętrznej średnicy cylindrów. Polega na rozsuwaniu głowic pomiarowych wewnątrz lufy aż do zetknięcia się ze ściankami. Następnie miernik wyświetla pomiar na tarczy. Średniceomierze zegarowe są bardzo dokładne i mogą mierzyć z dokładnością do 0,001 mm lub 0,00005 cala. Są one szczególnie przydatne do pomiaru okrągłości i prostoliniowości otworu lufy cylindra.

Laserowe narzędzia pomiarowe

W przypadku dużych cylindrów lub gdy potrzebne są niezwykle dokładne pomiary, laserowe narzędzia pomiarowe mogą być doskonałym wyborem. Narzędzia te wykorzystują technologię laserową do bezkontaktowego pomiaru średnicy lufy. Są szybkie, dokładne i mogą zapewnić szczegółowe pomiary kształtu i wymiarów lufy. Są jednak zazwyczaj droższe od tradycyjnych narzędzi pomiarowych.

Proces pomiaru krok po kroku

Teraz, gdy znasz już dostępne narzędzia, przejdźmy krok po kroku przez proces pomiaru średnicy cylindra:

Krok 1: Przygotuj beczkę

Najpierw upewnij się, że cylinder cylindra jest czysty i wolny od wszelkich zanieczyszczeń. Wszelkie zabrudzenia lub zanieczyszczenia na powierzchni lufy mogą mieć wpływ na dokładność pomiaru. Ponadto, jeśli lufa ma jakiekolwiek zadziory lub ostre krawędzie, możesz je spiłować, aby zapewnić płynny pomiar.

Krok 2: Wybierz odpowiednie narzędzie

W zależności od rozmiaru i wymaganego poziomu precyzji wybierz odpowiednie narzędzie pomiarowe. Jak wspomniałem wcześniej, w przypadku małych i średnich luf może wystarczyć suwmiarka z noniuszem lub mikrometr, natomiast w przypadku dużych luf lub pomiarów o wysokiej precyzji lepszym rozwiązaniem może być laserowe narzędzie pomiarowe.

Krok 3: Wykonaj wiele pomiarów

Aby zapewnić dokładność, należy wykonać wiele pomiarów w różnych punktach na długości i obwodzie lufy. Pomoże to wykryć wszelkie różnice w średnicy, takie jak zbieżność lub owalność. Podczas dokonywania pomiarów należy zwrócić uwagę, aby narzędzie było prawidłowo ustawione i ustawione prostopadle do osi lufy.

Krok 4: Zapisz i przeanalizuj pomiary

Po wykonaniu wszystkich pomiarów zapisz je dokładnie. Do śledzenia danych możesz używać arkusza kalkulacyjnego lub notatnika. Następnie dokonaj analizy pomiarów w celu określenia średnicy średniej, a także ewentualnych odchyleń od średnicy nominalnej. Jeśli znajdziesz jakieś znaczące odchylenia, może być konieczne podjęcie działań naprawczych, takich jak obróbka lufy do odpowiedniego rozmiaru.

Nasz asortyment produktów

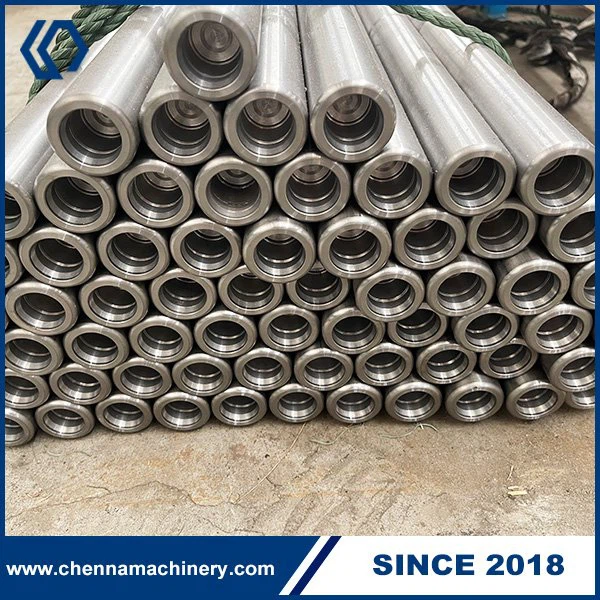

Jako dostawca luf cylindrowych oferujemy szeroką gamę produktów spełniających różne potrzeby klientów. Jednym z naszych popularnych produktów jestPręt stalowy pusty 42CrMo. Ten pręt stalowy znany jest z wysokiej wytrzymałości, dobrej wytrzymałości i doskonałej odporności na korozję. Nadaje się do stosowania w różnych zastosowaniach, w tym w cylindrach hydraulicznych, elementach samochodowych i maszynach ogólnych.

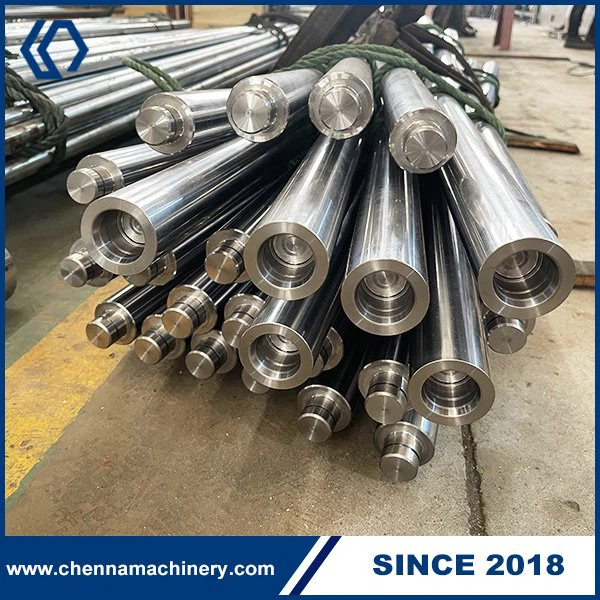

Kolejnym świetnym produktem, który oferujemy jestRura walcowana CK45. CK45 to stal średniowęglowa, która oferuje dobrą obrabialność i umiarkowaną wytrzymałość. Nasze rury walcowane CK45 są precyzyjnie wykonane, aby zapewnić dokładne wymiary i wysoką jakość. Są powszechnie stosowane do produkcji cylindrów, wałów i innych części mechanicznych.

Wskazówki i porady

Oto kilka dodatkowych wskazówek i wskazówek, które pomogą Ci dokładnie zmierzyć średnicę cylindra:

• Skorzystaj ze standardu odniesienia: Jeśli to możliwe, użyj wzorca odniesienia, takiego jak płytka wzorcowa lub cylinder kalibracyjny, aby sprawdzić dokładność narzędzia pomiarowego. Dzięki temu będziesz mieć pewność, że Twoje pomiary będą wiarygodne.
• Pomiar w kontrolowanym środowisku: Temperatura i wilgotność mogą mieć wpływ na wymiary cylindra i narzędzia pomiarowego. Spróbuj zmierzyć beczkę w kontrolowanym środowisku, w którym temperatura i wilgotność są stabilne.
• Czyść i konserwuj swoje narzędzia pomiarowe: Regularnie czyść i kalibruj swoje narzędzia pomiarowe, aby utrzymać je w dobrym stanie. Pomoże to zapewnić dokładność pomiarów w miarę upływu czasu.

Wniosek

Dokładny pomiar średnicy cylindra jest ważnym zadaniem, które wymaga odpowiednich narzędzi, technik i dbałości o szczegóły. Postępując zgodnie z krokami i wskazówkami opisanymi w tym poście na blogu, możesz mieć pewność, że uzyskasz dokładne pomiary i wytworzysz produkty wysokiej jakości.

Jeśli szukasz wysokiej jakości luf cylindrowych, jesteśmy tutaj, aby Ci pomóc. Mamy szeroką gamę produktów do wyboru, a nasz zespół ekspertów może zapewnić Ci wsparcie i porady, których potrzebujesz. Niezależnie od tego, czy potrzebujesz małej ilości do prototypu, czy dużego zamówienia do masowej produkcji, jesteśmy w stanie spełnić Twoje wymagania. Skontaktuj się z nami już dziś, aby rozpocząć rozmowę na temat Twoich potrzeb w zakresie lufy cylindra!
